Главная › Форумы › Конструкторское бюро › Автоматизация › Автоматика LuckyBox › Прошу помощи
-
АвторСообщения
-
06.09.2019 в 12:01 #47812
PWM_CH1-PWM_CH4 это клапана (реле).
#define SIREN_OUT 14 // Активная пищалка с внутренним генератором
#define PWM_CH1 11 // Клапан на головы
#define PWM_CH2 10 // Клапан на тело
#define PWM_CH3 9 // Клапан на воду
#define PWM_CH4 8 // Клапан в ПБ
#define PWM_CH5 2 // Управление 0 – 10 вольт
#define PWM_CH6 3 // Дополнительная группа на дополнительные ТЭНы
#define PWM_CH7 4 // ШИМ для х.з. пока чего
#define PWM_CH8 5 // ШИМ для формирования напряжения + 15 вольт
#define PWM_CH9 6 // Импульс повышающего напряжения на клапанаPWM_CH (Х) номер переменной в программе X номер реальной ноги PWM
#define PWM_CH2 10 // Клапан на тело
Второй клапан тела на реальной ноге шим номер 10.
modern distiller, разрушаем "каноны")
https://vk.com/club173629256
Я хочу синего джина, я хочу чёрного рома....06.09.2019 в 12:57 #47816Получается , что мы включили верно – в 10 ногу шим реле для управления клапаном для отбора по жидкости. Мы же клапан должны были через реле включить? 🙂
Мы включаем по номеру, или по счёту? Т.е. это 11 нога, которая подписана 10 ?
06.09.2019 в 13:11 #47817По надписям, все верно подключили.
modern distiller, разрушаем "каноны")
https://vk.com/club173629256
Я хочу синего джина, я хочу чёрного рома....06.09.2019 в 13:12 #47818Получается , что мы включили верно – в 10 ногу шим реле для управления клапаном для отбора по жидкости. Мы же клапан должны были через реле включить? 🙂 Мы включаем по номеру, или по счёту? Т.е. это 11 нога, которая подписана 10 ?

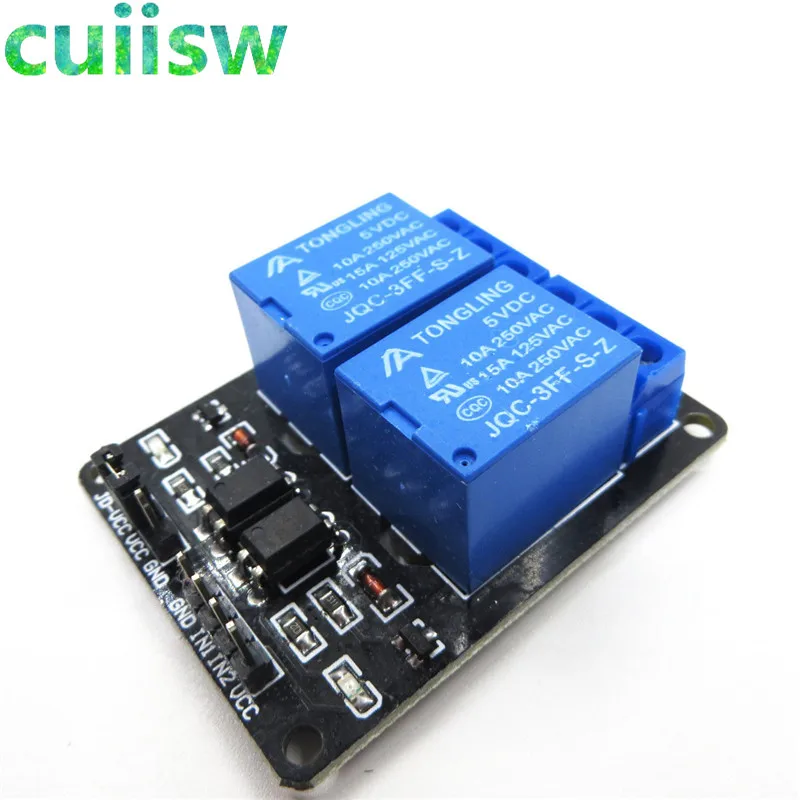

Тоже пытался запустить одно канальное рэле, пробовал всяко прошивать и с инвертом и без не получилось плюнул купил двух канальное рэле и всё заработало.
06.09.2019 в 14:00 #47821Получается , что мы включили верно – в 10 ногу шим реле для управления клапаном для отбора по жидкости. Мы же клапан должны были через реле включить? Мы включаем по номеру, или по счёту? Т.е. это 11 нога, которая подписана 10 ?
Тоже пытался запустить одно канальное рэле, пробовал всяко прошивать и с инвертом и без не получилось плюнул купил двух канальное рэле и всё заработало.
а что за реле такое же Ардуино просто на два канала и куда Вы его подключили напрямую к шим ?
06.09.2019 в 14:07 #4782206.09.2019 в 14:09 #47823подключил к pwm 9 и 10
07.09.2019 в 20:53 #47902Где можно посмотреть как правильно подключить исполнительные устройства и датчики к автоматики?
07.09.2019 в 20:53 #47903Где можно посмотреть как правильно подключить исполнительные устройства и датчики к автоматики?
08.09.2019 в 01:30 #47911Где можно посмотреть как правильно подключить исполнительные устройства и датчики к автоматики?
Дак на общей схеме, которая на гитхабе выложена.
09.09.2019 в 14:02 #48026Добрый день всем. Подскажите на схеме управления краном 0-10в, есть аналог транзистора MMBT3904 каким его можно заменить?
09.09.2019 в 14:47 #48030Добрый день всем. Подскажите на схеме управления краном 0-10в, есть аналог транзистора MMBT3904 каким его можно заменить?
Любой маломощный NPN, напряжение к-э >= 20В, ток = 0.1 – 0.6А.
Хоть отечественные – КТ315, КТ503, КТ3102, хоть буржуйские – 2N2222, 2SC1815, 2SC945. Море вариантов, все не перечислить.10.09.2019 в 06:29 #48102И снова всем добрый день!
Продолжаем мучаться с ШИМ и реле с клапаном.
Упростили схему до невозможного. Вместо реле на 10 ногу ШИМ подключили диод.
Подаём питание на 8266, она загружается, диод горит. Запускаем режим ректификации, отбор по жидкости. Время уставки – 0, что бы не ждать. Пропускаем шаги до отбора по телу.
Температура устанавливается комнатная. Нагреваем датчик руками – срабатывает уставка, Количество стопов становится равным 1. Но диод продолжает гореть. Диод одной ногой подключен в 10 пин, другой на чёрную гребёнку ШИМа. Если потом датчик остудить, и повторить – ничего не происходит. Диод так и горит, количество старт/стоп не изменяется. Хотя после охлаждения красная индикация на температуре пропадает.
10.09.2019 в 10:15 #48128Спасибо всем, нашли наконец-то.
Внимание! Без подключенных датчиков давления и температуры автоматика работать не будет!!!
Хоть бы кто сказал сразу. Я же в первом сообщении написал набор датчиков. Пойдём покупать датчик давления…
10.09.2019 в 10:28 #48131Внимание! Без подключенных датчиков давления и температуры автоматика работать не будет!!!
Без датчика давления все будет работать, просто давление будет принято за стандартное = 760 мм.
А вот без датчиков температуры смысла нет пытаться “правильно” работать. -
